首頁三向煤粉波紋補償器
發布時間:2017-09-01

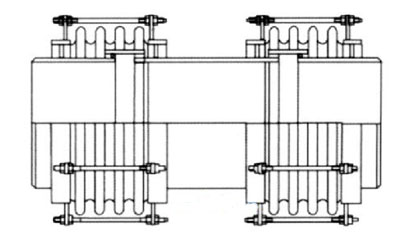

一、產品結構簡圖
二、產品特點

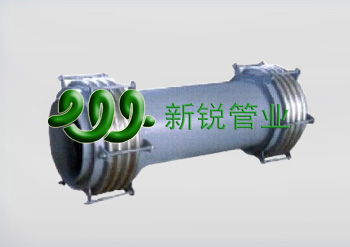

煤粉管道專用三維波紋補償器也稱補償器、伸縮節、膨脹節是專為煤粉管道設計的一種專用補償器。管道補償器采用多層一次液壓成型工藝，可以補償軸向、角向、橫向及各方位的合成位移。管道補償器具有極強的耐磨性、補償量大、產品性能好、使用壽命長、等多種優點。
耐高溫，不漏粉，不積粉位移剛度小;能夠吸收任意方向位移，撓性好保證鍋爐及管系膨脹自如;安裝維護方便、吊架簡單、使用壽命長、綜合投資省。廣泛應用于100~600MW發電機組，從根本上解決了煤粉泄漏的問題，保證了機組的正常安全運行。
三、產品安裝使用注意事項
1.煤粉管道專用三維補償器能夠吸收軸向位移(X)、任意向的橫向位移(Y)、軸向補償量(Xo)、橫向補償量(Ymm)能滿足各類機組要 求，選用時應滿足下列計算式：
2.對于200MW以上功率的大型火機組，鍋爐燃燒器與煤粉管道接口處的垂直位移200毫米以上，水平位移、40毫米以上，膨脹節要盡可能近燃燒器安裝，并設置固定支架，隔離支架5以外管線的變形，使該補償器主要吸收鍋爐的位移，見下述三種安裝方式：
3.靠近燃燒器入口處水平安裝，鍋爐的垂直位移，鍋爐及煤粉管道的任意方向位移，補償器主要通過橫向撓曲以及少量軸向位移伸與壓縮來吸收。 為減少磨損和流阻，產品按冷緊狀態安裝(又稱偏裝)，冷緊量為入口處的垂直位移ΔY。以保證補償器能在水平狀態下工作。
4.靠近燃燒器入口處垂直安裝，此時補償器主要通過伸縮以及少量橫向撓曲來吸收位移。為減少A點受力，補償器按預拉伸狀態安裝。
